本實用新型涉及一種專用開口鉗夾具，特別涉及一種BOPET (雙向拉伸聚酯薄膜)雙向拉伸片材專用開口鉗夾具，主要用于單拉的PET片材并經過印邊后夾緊片材并使其加熱后逐漸雙向拉伸PET片材的一種專用夾具。

Bopet雙向拉伸片材專用開口鉗夾具的制作方法

專利名稱：Bopet雙向拉伸片材專用開口鉗夾具的制作方法

技術領域：

本實用新型涉及一種專用開口鉗夾具，特別涉及一種BOPET (雙向拉伸聚酯薄膜)雙向拉伸片材專用開口鉗夾具，主要用于單拉的PET片材并經過印邊后夾緊片材并使其加熱后逐漸雙向拉伸PET片材的一種專用夾具。石材夾具廠家河北東圣吊索具制造有限公司技術部門專項技術研發。

背景技術：

目前，國外用于BOPET雙向拉伸的專用開口鉗石材吊具，夾頭的夾緊面是光面，并且與夾頭夾緊面相接處的壓板表面也是光面的。這樣容易造成在夾緊片材及雙向拉伸BOPET片材時片板的移動和脫夾，并且在加工時夾頭及壓板的尺寸精度和工藝要求極其嚴格，從而造成加工成本的極大增加，同時所有大板夾裝備中有一個精度達不到要求時，在夾緊片材與拉伸時極易造成片材脫夾和片材拉伸不均勻，致使片材達不到成品要求而成為廢品。

實用新型內容本實用新型所要解決的技術問題是提供一種BOPET雙向拉伸片材專用夾具，其夾緊可靠，夾緊精度高，開合夾頭靈敏，夾頭與夾板耐磨性高。為解決所述技術問題，本實用新型提供了一種BOPET雙向拉伸片材專用夾具，其特征在于，其包括一襯套、銷軸、第二襯套、U型彈簧、夾頭、夾體、第二銷軸、第三銷軸、定位螺釘、夾板、平墊圈、彈簧墊圈、六角螺栓，襯套和第二襯套裝于U型彈簧上，夾頭通過第三銷軸裝于夾體上；第三銷軸與夾體通過定位螺釘進行軸向定位，U型彈簧的底側由第二銷軸固定，U型彈簧的左側是通過銷軸裝于夾體上，夾板由六角螺栓固定于夾體上；六角螺栓上裝有平墊圈和彈簧墊圈。優選地，所述夾頭的夾緊面上設計有軸向齒形槽。石材吊裝夾鉗夾板的頂面與夾頭的接觸面設有棱形鋸齒槽。優選地，所述夾體的上部設有定位元件。優選地，所述夾頭設有偏心夾緊結構。本實用新型的積極進步效果在于本實用新型BOPET雙向拉伸片材專用夾具夾緊可靠，夾緊精度高，開合夾頭靈敏，夾頭與夾板耐磨性高，夾頭與夾板設計了獨有的防滑結構，避免夾緊雙向BOPET拉伸時的片材打滑與脫夾。

Bopet雙向拉伸片材專用開口鉗夾具的核心技術具體實施方式

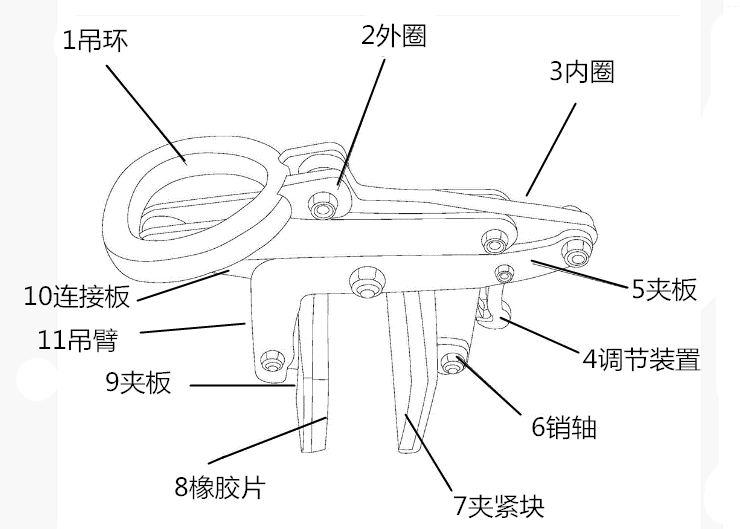

Bopet雙向拉伸片材專用開口鉗夾具的核心技術BOPET雙向拉伸片材專用夾具包括襯套、銷軸、第二襯套、U型彈簧、夾頭、夾體、第二銷軸、第三銷軸、定位螺釘、夾板、平墊圈、彈簧墊圈、六角螺栓，襯套和第二襯套裝于U型彈簧上，夾頭通過第三銷軸裝于夾體上；為防止第三銷軸與夾體脫離,設計有定位螺釘進行軸向定位，即第三銷軸與夾體通過定位螺釘進行軸向定位，U型彈簧的底側由第二銷軸7固定，U型彈簧的左側是通過銷軸裝于夾體上，夾板由六角螺栓固定于夾體上；為防止夾板在夾緊拉伸過程中的轉動，六角螺栓上裝有平墊圈和彈簧墊圈。夾頭的夾緊面上設計有軸向齒形槽，使BOPET片材夾緊與雙向拉伸時不打滑與脫夾。

由于片材在雙向拉伸時處于加溫狀態，這使得吊裝夾鉗片材變軟使拉伸片材時夾頭易脫開片材，為了解決這個難題，如圖3所示，夾頭設有偏心夾緊結構，這使得無論片材在不受熱與受熱時都能保證夾緊牢固不打滑和脫夾現象，從而保證片材的有效拉伸。夾頭在松開片材時，由U型彈簧提供彈力使夾頭松開，為了使夾頭松開后進行定位，夾體的上部設有定位元件。夾板的頂面與夾頭的接觸面設有棱形鋸齒槽，便于片材夾緊與拉伸時受力均勻，不致與打滑脫夾，保證穩定可靠的BOPET雙向拉伸片材的生產。同時夾板10可根據需要；拉伸片材的厚度進行更換，從而片材精度高，定位準確，夾緊與拉伸片材受力均勻。

BOPET雙向拉伸片材專用開口鉗夾具的夾頭與夾板耐磨性高均采用耐磨球鐵材料，強度高，受熱不變形，尺寸穩定，并且耐磨性高，可以達到很長的使用壽命，夾頭、夾體、夾板定位軸加工精度高，精度可達0.01mm,保證夾緊片材時的夾緊可靠，并且夾緊精度高，U型彈簧采用彈簧鋼，其成型后，進行了熱處理，確保彈性好，耐抗疲勞時間長，使得開合夾頭靈敏這些特性與石材用吊鉗夾具即為類似。夾頭與夾板設計了獨有的防滑結構，避免夾緊雙向BOPET拉伸時的片材打滑與脫夾。雖然以上描述了本實用新型的具體實施方式，但是本領域的技術人員應當理解，這些僅是舉例說明，在不背離本實用新型的原理和實質的前提下，可以對這些實施方式做出多種變更或修改。因此，新型的高強度石材板夾保護范圍由所附權利要求書限定。

雙向拉伸片材專用夾具，夾頭的夾緊面上設計有軸向齒形槽。

雙向拉伸片材專用夾具，夾板的頂面與夾頭的接觸面設有棱形鋸齒槽。

雙向拉伸片材專用夾具，夾體的上部設有定位元件。

雙向拉伸片材專用夾具，夾頭設有偏心夾緊結構。
